IoT: LR-WPAN e 6LowPAN

Introduzione

Prima dell’avvento delle tecnologie LPWAN, l’unico standard di riferimen to per le WSN (Wireless Sernsor Network) `estato LR-PWAN, ratificato dall’IEEE attraverso il protocollo 802.15.4 che definisce i livelli PHY e MAC.

Al  fine di favorire l’interoperabilit`a, lo stesso ente di standardizzazione, ha sviluppato il protocollo 6LowPan che implementa il livello network compliant  allo standard 802.15.4.

Standard IEEE 802.15.4

LR-WPAN (Low Rate – Wireless Personal Area Network) `e una tecnolgia pensata per trasmettere piccole informazionisu brevi distanze con basso data rate. A differenza delle WLAN (reti locali senza fili), i collegamenti effettuati tramite WPAN coinvolgono poco o nessuna infrastruttura. Questa caratteristica permette soluzioni piccole, economiche ed energeticamente efficienti da attuare per una vasta gamma di dispositivi. Lo scopo dello standard IEEE 802.15.4 `equello di  definire il livello fisico ed il livello MAC per la connettivit`a wireless a bassa velocit`a di trasmissione dati.

Le WPAN permettono di integrare dispositivi fissi e mobili, che possono essere alimen tati con o senza batteria. Qualorafossero alimentati a batteria, il consumo `e molto limitato grazie ai requisiti molto bassi di computazione. Tipicamente il raggio  operativo  dei  dispositivi  `e  di 10 metri  e viene identificato come POS (Personal Operating Space).

E’ possibile prevedere, in base ai requisiti  dell’applicazione, unraggio di copertura piu`  ampio a discapito di un datarate inferiore come accettabile compromesso.

Lo standard definisce due tipi di dispositivi, i Full Function Device (FFD) con funzionalit`a complete e Reduced Function Device (RFD) con funzioni limitate:

• I Full Function Device (FFD) implementano all’interno del loro firmware tutto lo stack e possono assumere i ruoli sia di coordinatore della rete che di router per l’instradamento dei pacchetti tra segmenti di rete differenti. Ogni rete deve includere almeno un FFD che agisce comecoordinatoredellaWPAN chepu`oinoltreoperarecomenormale
• I Reduced Function Device (RFD) svolgono invece operazioni molto semplici, non devono elaborare o spediregrandi quantit`a di dati e possono rimanere inattivi quando non hanno necessit`a di com Un FFD pu`ocomunicare sia con altri FFD che con gli RFD, mentre questi ultimi possono comunicare solo con altri RFD. Inquesto modo `e possibile costruire una WPAN quando almeno 2 dispositivi comunicano all’interno dello stesso POS, utilizzando lo stesso canale fisico.

Topologie LR-WPAN

Lo standard 802.15.4 supporta la creazione di tre topologie di reti: a stella, ad albero e mesh.

In una topologia a stella la rete `e controllata da un singolo dispositivo chiamato coordinatore. Solo i dispositivi FFD possono assumere il ruolo di coordinatore, in quanto implementano a bordo del proprio firmware tutto lo stack. Ilcoordinatore `e responsabile di inizializzare la rete stessa e di coordinare la comunicazione tra i dispositivi nella rete. Tutti gli altri nodi, conosciuti come end devices, comunicano solo con il coordinatore.

Nella topologia ad albero e mesh il coordinatore inizializza la rete e definisce i parametri necessari alla comunicazione, ma l’instradamento per poter comunicare con altre reti avviene solo tramite i routers.

Nella topologia ad albero, i routers muovono dati e controllano la rete attraverso una strategia di routing gerarchico. Ogni router pu`o essere rappresentativo di un cluster di nodi, pertanto nella topologia ad albero `e possibile supportare fino a 255 cluster composti da 254 nodi ciascuno per un totale di oltre 64 mila nodi. Caratteristica interessante della topologia ad albero `e che un nodo potrebbe decidere di passare da un segmento di rete ad un altro semplicemente operando uno switch del canale radio su cui trasmette. Questa caratteristica `e permessa in quanto vale il meccanismodi accesso al canale condiviso sul principio del “chi parla quando”. La topologia ad albero potrebbe implementare una comunicazione beacons oriented come definito nello standard 802.15.4.

La rete mesh permette una comunica- zione P2P. I routers nella mesh network non emettono beacons regolari comedefinito nello standards 802.15.4, in quanto questa specifica descrive solo re ti intra PAN, cio`e le reti in cui comincianole comunicazioni e terminano nella rete stessa. Le reti mesh permettono una grande scalabilit`a e disponibilit`a di servizio,in quanto permettono di estendere la rete aggiungendo nuovi nodi router i quali possono instradare le comunicazioni sfruttando path multipli. Nelle reti mesh viene impiegato il protocollo AODV per la gestione del routing. Il protocolloAODV (Ad-hoc On-demand Distance Vector) `e un protocollo dinamico di tipo reattivo che fa uso di tabelle di routing locali ai nodi per poter instradare i pacchetti verso altri nodi. All’interno delle reti mesh i nodi sono statici e per questo si differenziano dalle reti Ad-hoc. Il protocollo AODV funziona bene nelle reti di sensori in quanto le tabelle diinstradamento non vengono aggiornate molto frequentemente, salvo quando un nodo fallisce.

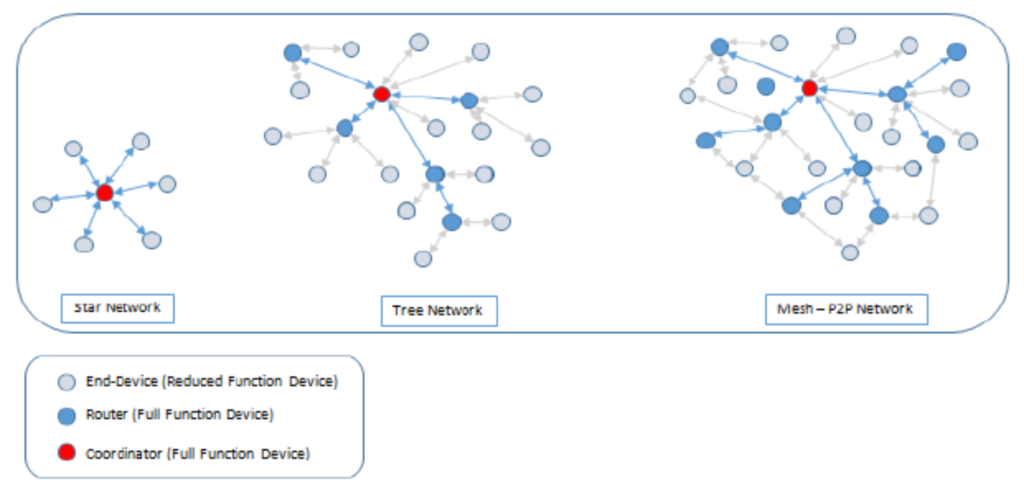

Figura 1 – Topologie reti LR-WPAN.

6LowPAN

La specifica dello standard IEEE 802.15.4 definisce solo i livelli PHY e MAC dello stack e non fornisce alcuna indicazione sui layers superiori.

Le tecnologie compliant a questo standard, come ZigBee o WirelessHart, implementano i layers superiori sulla basedelle proprie specifiche per ottenere lo stack completo. Il limite di questo tipo di approccio `e che due device sono conformi alle specifiche dello standard, ma afferiscono a tecnologie differen ti, non sono in grado di comunicare tra loro in quanto i layers superiori a quello fisico e mac sono completamente diversi. Nell’ambito dell’IoT, ciò  potrebbe rappresentare un grosso limite pertanto, per favorire l’interoperabilit`a tra tecnologie eterogenee `e stato sviluppato unostandard per il livello rete che favorisca lo scambio di dati.

Nelle reti LAN tradizionali il livello rete `e gestito dal protocollo IP.  Nel protocollo IP la lunghezza degli indirizzi che sipossono assegnare ad una interfaccia di rete `e di 32 bit. Il proliferare di numero di hosts connessi alla rete ha messo in crisi lo spazio di indirizzamento possibile del protocollo IP. Per sopperire a questa problematica, a fine anni 90, vennedefinito tramite RFC 2460, il protocollo IPv6. La nuova versione del protocollo IP prevede l’utilizzo di indirizzi lunghi 128bit, consentendo uno spazio di indirizzamento molto piu` ampio.

Con l’esplosione dell’IoT il numero di dispositivi che necessitano di connettivit`a crescer`a in modo esponenziale.Considerato che gli indirizzi IPv4 sono in via di esaurimento, sarebbe impossibile coniugare l’esigenza di connettivit`a dei dispositivi con la scarsa disponibilit`a di risorse. Il protocollo IPv6 offre un ampio spazio di indirizzamento e sarebbe sufficiente a garantire il deploy su  larga scala di un elevato numero di nodi.

Considerati questi aspetti, IETF ha proposto uno standard basato su protocollo IPv6 che potesse adattarsi al contesto delle reti LR-WPAN. Nel 2007 venne definito tramite RFC 4944 lo standard 6LowPAN (IPv6 over Low-rate WPAN) [19].L’obiettivo primario  di questo standard `e quello di definire un network layer comune per tutte le tecnologie che si basano sullo standard IEEE 802.15.4.

Lo standard 6Lo-wPAN va anche incontro al problema di interoperabilit`a delle  reti LPWAN. Tuttavia, in ambito LPWAN, il protocollo 6LowPAN ha un’accezione  diversa a causa di alcuni aspetti. Innanzitutto, bisogna considerare che essendoci una grande quantità di tecnologie differenti, ognuna di esse utilizza un proprio standard per l’implementazione del livelloPHY e MAC. Le reti LR-WPAN sono invece definite dallo standard IEEE 802.15.4 pertanto è piu` naturale costruire uno standard per l’implementazione del livello rete. In secondo luogo bisogna considerare che la maggior parte delle reti LPWAN ha una topologia a stella in cui la base station comunica con gli end device tramite una specifica tecnologiawireless. La base station `e connessa ai sistemi di back-end tramite protocollo IPv4. In questo scenario ha meno senso dotare gli end device di uno stack completo che comprenda il livello rete in quanto aumenterebbe la complessit`a deidispositivi e farebbe aumentare i costi di produzione.

6LowPAN : Caratteristiche tecniche

Lo standard 6LowPAN consente l’utilizzo del protocollo IPv6 su sistemi embedded. Sebbene questo aspetto permetta il deploy su larga scala di una  grande quantit`a di dispositivi, non `e esente da criticit`a.

Il primo fattore critico da considerare `e che originariamente il protcollo IPv6 non venne concepito per poter essere implementato su tecnologie con scarse risorse computazionali, di conseguenza deve essere ridimensionato e alleggerito per potersi adattare ad hardware dalle capacità limitate.

In secondo luogo, bisogna considerare che il livello MAC dello standard 802.15.4 `e diverso dal livello MAC degli standard delle reti LAN. La dimensione del payload supportato dal layer MAC in IPv6 `e molto piu` grande di quellodefinito dallo standard IEEE 802.15.4. Per integrare il protocollo IPv6 sul livello MAC, il working group 6LowPAN ha progettato lo stack interponendo tra il livello MAC ed il livello rete un livello chiamato adaptation layer che ha lo scopo di  gestire la compressione dell’header, la frammentazione, il riassemblamento  e la gestione del routing nella topologia mesh.

L’utilizzo di uno standard che definisce il layer di rete favorisce non solo l’interoperabilit`a con altre tecnologie, ma anchel’interazione con i layer superiori. Questo aspetto d`a origine a diversi vantaggi.

Il protocollo IPv6 per quanto possa essere considerato una tecnologia robusta, ancora oggi non `e ampiamente utilizzato. Le applicazioni che si basano su protocollo IP sono lo standard de facto dei servizi in circolazione. L’implementazionedel protocollo IPv6 sui sistemi embedded potrebbe favorire la sua sua diffusione. Il problema della scarsa disponibilit`a diindirizzi IPv4 `e una tematica che viene discussa da diversi anni. Il protocollo IPv6 risolve questo problema offrendo uno spazio di indirizzamento molto ampio che si coniuga con le esigenze di deploy su larga scala dei devices. Tra i punti diforza di IPv6 c’`e la peculiarit`a che un host `e in grado di auto assegnare un indirizzo di rete ad una interfaccia fisica che sia globalmente riconosciuta. In questo modo si semplificano le architetture di rete in quanto non `e necessaria lapresenza dei NAT (Network Address Translation) e quindi si evita di dover ricorrere all’uso di indirizzi IP privati.

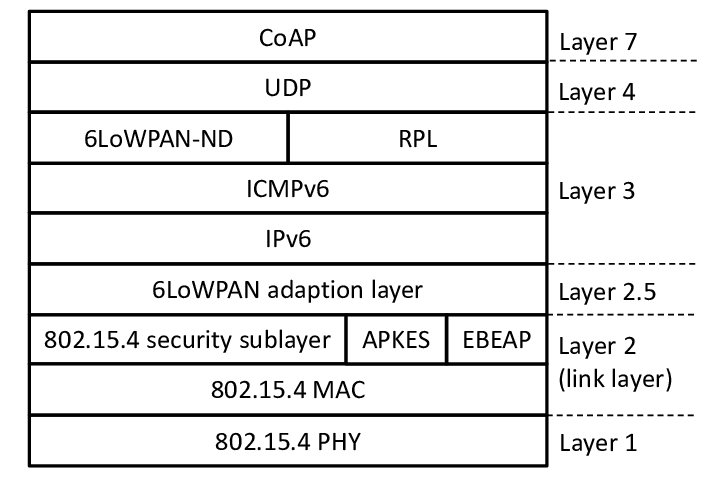

Figura 2 – 6LowPan stack.

Lo standard IEEE 802.15.4 supporta tre topologie di rete, ma in nessuna di queste `e previsto un accesso diretto allarete internet da parte dei dispositivi. Senza il layer di rete, sarebbe impossibile per un device presente  in una rete LR-WPAN interagire con un device collocato su un’altra rete. Tramite 6LowPan `e invece possibile far scambiare i dati anodi collocati su reti diverse.

Un frame a livello MAC dello standard IEEE 802.15.4 pu`o avere dimensione massima di 127 byte, di cui 25 bytevengono destinati all’header ed  i restanti 102 byte sono riservati al payload. Un pacchetto IPv6 pu`o assumeredimensioni massime di 1280 byte, pertanto non `e possibile incapsulare un pacchetto IPv6 in un frame 802.15.4. L’incapsulamento avviene tramite frammentazione, ovvero i pacchetti del layer IPv6 vengono spezzati in piu` pacchetti didimensioni piu` piccole che possono essere contenuti in un frame.

Al contrario, quando un frame deve essere trasportato dal livello MAC verso il livello rete deve essere riassemblato per ricostruire il pacchetto originale. Le operazioni di frammentazione e riassemblamento vengono svolte dall’ adaptationlayer.

Tra le features piu` interessanti di 6LowPAN c’`e la possibilit`a di utilizzare l’assegnamento dinamico degli indirizzi brevi a16 bit. Usando questi indirizzi `e possibile implementare il routing gerarchico. Le reti LR-WPAN, essendo composte da dispositivi che dispongono di scarse risorse computazionali, non possono ottenere degli stessi servizi di una rete LANtradizionale. IPv6 va nella direzione della semplificazione dell’infrastruttura di rete grazie alla feature chiamata stateless address auto configuration che  permette di auto assegnare un indirizzo ad un host senza ricorrere ad servizio di DHCP. Inuno scenario applicativo in cui viene fatto il deploy di migliaia  di nodi, la possibilit`a che ogni dispositivo sia in gradodi auto assegnarsi un indirizzo semplifica notevolmente la gestione riducendo i costi di messa in produzione.

Il vantaggio piu` grande che offre l’adozione di 6LowPAN `e che i protocolli del livello applicazione possono essere utilizzati senza dover essere adattati alle LR-WPAN. Anche le socket possono essere usate senza subire nessuna modifica. La messa in produzione di un’infrastruttura di rete implica che gli hosts vengano monitorati al fine di garantire un buon livello di servizio. Quando un nodo della rete, un apparato o una singola componente subisce un guasto `enecessario che gli operatori che amministrano il servizio intervengano per gestire il guasto. Il protocollo SNMP (Simple Network Management Protocol)  `e  stato  sviluppato per poter raccogliere in tempo reale dati sullo stato di salute degli hosts. Nell’ambito IoT in cui le reti possono essere composte da migliaia di nodi `e fondamentale avere un servizio che permetta il monitoraggio di tutte le componenti, soprattutto in contesti in cui si opera in aree remote in cui non `e facileintervenire tempestivamente.

Bibliografia

• Phui San Cheong, Johan Bergs, Chris Hawinkel, Jeroen Famaey. Com- parison of LoRaWAN Classes and their Power Consumption. DOI: 10.1109/SCVT.2017.8240313, 2017
• Usman Raza, Parag Kulkarni, and  Mahesh    Low Power Wide Area Networks: An Overview. DOI: 10.1109/COM-ST.2017.2652320, 2017
• Nb-iot: enabling new business opportunities. Hawei Technologies Co., Tech. Rep., 2015. [Online]. Available: http://www.huawei.com/minisite/4-5g/img/NB-IOT.pdf
• Sigfox’s ecosystem delivers the worlds first ultra-low cost modules to fuel the internet of things mass market deployment. [Online]. Available: https://www.sigfox.com/en/press/ sigfox-s-ecosystem-delivers-world-s- first-ultra-low-cost-modules-to-fuel-internet-of-things
• Andrey Dvornikov, Pavel Abramov, Sergey Efremov, Leonid Vo- skovQoS Metrics Measurement in Long Range IoT Networks. DOI: 10.1109/CBI.2017.2 , 2017
• Ingenu : https://www.leverege.com/blogpost/rpma-technical-drill-down-ingenus-lpwan-technology
• Berhane G. Gebremedhin, Jussi Haapola and Jari Iinatti Center for Wireless Communications. Performance Evaluation of IEEE 802.15.4k Priority Channel Access with DSSS PHY. ISBN: 978-3-8007-3976-9, 2015
• KAN ZHENG, (Senior Member, IEEE), SHAOHANG ZHAO , ZHE YANG, XIONG XIONG, AND WEI XIANG , (Senior Member, IEEE). Design and Implementation of LPWA-Based Air Quality Monitoring System. DOI: 10.1109/ACCESS.2016.2582153, 2016
• Berhane G. Gebremedhin, Jussi Haapola and Jari Iinatti Center for Wireless Communications. Feasibility Study of IEEE 802.11ah Ra- dio Technology for loT and M2M use Cases. DOI: 10.1109/GLO-COMW.2012.6477839, 2013
• [Online]. Available: http://www.weightless.org/
• Martin C. Bor, Utz Roedig, Thiemo Voigt, Juan M. Alonso. Do lora low-power wide-area networks scale? . DOI:10.1145/2988287.2989163, 2016
• Georgiou and U. Raza. Low power wide area network analysis: Can lora scale? DOI: 10.1109/LWC.2016.2647247 , 2017
• ANDRES LAYA, CHARALAMPOS KALALAS, FRANCISCO VAZQUEZ-GALLEGO, LUIS ALONSO AND JESUS ALONSO- ZARATE. Goodbye, aloha. DOI: 10.1109/ACCESS.2016.2557758 , 2016
• “Software defined Radio” . https://patents.google.com/patent/US20040242261A1/en
• Mads Lauridsen, Benny Vejlgaar, Istvan Z. Kovacs, Huan Nguyen, Preben Mogensen, Dept. of Electronic Systems, Aalborg University, Denmark Nokia Bell Labs, Aalborg. Interference measurements in the european 868 mhz ism band with focus on lora and sigfox. DOI: 10.1109/WCNC.2017.7925650, 2017
• Bandyopadhyay, Soma and Sengupta, Munmun and Maiti, Souvik and Dutta, Subhajit. Role Of Middleware For Internet Of Things. DOI: 10.5121/ijcses.2011.2307, 2011
• J. Krizman, T. E. Biedka, and S. Rappaport. Wireless Position Loca- tion: Fundamentals, Implementation Strategies, and Sources of Error. DOI: 10.1109/VETEC.1997.600463 , 2002
• Kartakis, B. D. Choudhary, A. D. Gluhak, L. Lambrinos, and J. A. McCann. Demystifying low-power wide-area communications for city iot applications. DOI: 10.1145/2980159.2980162 , 2016
• Xin Ma, Wei Luo. The analysis of 6LowPAN technology. DOI: 10.1109/PACIIA.2008.72 , 2009
• Lingling Li,  Jiuchun  Ren,  Qian      On   the   Application   of LoRa LPWAN Technology in Sailing Monitoring System. DOI: 10.1109/WONS.2017.7888762 , 2017
• Semtech’s datasheets : https://www.semtech.com/uploads/documents/sx1272.pdf
• Phui San Cheong, Johan Bergs, Chris Hawinkel, Jeroen  Famaey  ID- Lab, University of Antwerp imec, Antwerp, Belgium Nokia Bell Labs, Antwerp, Belgium. Comparison of LoRaWAN Classes and their Power Consumption. DOI: 10.1109/SCVT.2017.8240313 , 2017
• Ferran Adelantado, Xavier Vilajosana, Pere Tuset-Peiro, Borja Marti- nez, Joan  Meli`a-SeguA˜,  Thomas   Understanding  the  Limits of LoRaWAN . DOI: 10.1109/MCOM.2017.1600613 , 2017
• Emekcan Aras, Gowri Sankar Ramachandran, Piers Lawrence and Danny Hughes. Exploring the Security Vulnerabilities of LoRa. DOI: 10.1109/CYBConf.2017.7985777 , 2017
• https://www.researchgate.net/publication/322505680 What Drives the Implementation of
• Yongxin Liao, Fernando Deschamps,  Eduardo de Freitas Rocha Lou- res, Luiz Felipe Pierin Ramos. Past, present and future of Industry 4.0 – a systematic literature review and research agenda proposal. DOI: 10.1080/00207543.2017.1308576 , 2017
• Fabrizio Mazzetto, Michael Riedel, Pasqualina Sacco – Sistemi informativi aziendali e agricoltura di precisione – Edagricole 2017
• Lingling Li,  Jiuchun  Ren,  Qian      On   the   Application   of LoRa LPWAN Technology in Sailing Monitoring System. DOI: 10.1109/WONS.2017.7888762 , 2017
• William Stallings. Comunicazioni e reti wireless. Editore McGraw-Hill, ISBN 8838634327
• LPWAN White Paper: https://www.leverege.com/research- papers/lpwan-white-paper
• Chonggang Wang, Tao Jiang, Qian Zhang – Zigbee network protocol and applications. Editore CRC Press, ISBN 1439816026
• Vermesan e P. Friess, Internet of Things – From Research and Innovation to Market Deployment, River Publishers, 2014.
• Mattern e C. Floerkemeier, «From the Internet of Computers to the Internet of Things» 2010.
• The Hammersith Group, «The Internet of things: Network objects and smart devices» 2010.
• Evans, «The Internet of Things – How the Next Evolution of the Internet Is Changing Everything» Cisco, 2011.
• Nordrum, «The Internet of Fewer Things» 2016.
• 3GPP, «release 13» 2016.
• GSMA, «3GPP Low Power Wide Area Technologies» 2016.
• Nokia, «LTE Evolution for IoT connectivity» 2017.
• Technical Marketing Workgroup 1.0, «LoRaWAN What is it?» LoRa Alliance, 2015.
• Brown, «A Detailed Breakdown of LPWAN Technologies and Providers» 2016.
• Leverege, «LPWAN White Paper» 2016.
• ETSI, «Final Draft ETSI EN 300 220-1 v.2.4.1» 2012.
• Sornin, M. Luis, T. Eirich, T. Kramp e O. Hersent, «LoRaWAN Specification v.1.0.2» LoRa Alliance, 2016.
• Semtech, «AN1200.22 LoRa Modulation Basics, revisione 2» 2015.
• Wikipedia, «Hata model» Wikipedia, vol. https://en.wikipedia.org/wiki/Hata_model.
• Semtech, «SX1272/3/6/8: LoRa Modem – Designer’s Guide – AN1200.3» Semtech, 2013.
• IEEE, «IEEE Std 802.15.4™» IEEE, 2006.
• LoRa Alliance, «LoRaWAN™ 1.0.2 Regional Parameters» 2017.
• C. Bor e U. Roedig, «Do LoRa Low-Power Wide-Area Networks Scale?» Conference Paper, 2016.
• Adelantado, X. Vilajosana, P. Tuset-Peiro, B. Martinez, J. Melià-Seguf e T. Watteyne, «Understanding the Limits of LoRaWAN» IEEE Communications Magazine, Gennaio 2017.
• Haxhibeqiri, F. Van den Abeele, I. Moerman e J. Hoebeke, «LoRa Scalability: A Simulation Model Based on Interference Measurements» Sensors – MDPI, 2017.
• Vejlgaard, M. Lauridsen e H. Nguyen, «Interference Impact on Coverage and Capacity for Low Power Wide Area IoT Networks» IEEE, 2017.
• Semtech, «SX1301 Datasheet» 2017.
• Mikhaylov, J. Petäjäjärvi e T. Hänninen, «Analysis of the Capacity and Scalability of the LoRa Wide Area Network Technology» European Wireless (EW) conference paper, 2016.
• S. Tanenbaum, Computer Networks, New Jersey: Person Education International, 2003.
• Huang, H. Li, B. Hamzeh, Y.-S. Choi, S. Mohanty e C.-Y. Hsu, «Proposal for Evaluation Methodology for 802.16p» IEEE 802.16 Broadband Wireless Access Working Group, 2011.
• IBM, «LoRaWAN in C (LMiC) Technical Specification» 2015.
• Wu, X., Xiong, Y., Li, M., Huang, W., Distributed spatial-temporal compressive data gathering for large-scale WSNs, Computing, Communications and IT Applications Conference (ComComAp), pp. 105-110, 2013.
• INFSO D.4 Networked Enterprise RFID INFSO G.2 Micro Nanosystems in Co-operation with the Working Group RFID of the ETP EPOSS, 2008.
• Semtech, AN1200.22 LoRa™ Modulation Basics, Application Note, http://www.semtech.com/images/datasheet/an1200.22.pdf
• LoRa Technology, https://www.lora-alliance.org/What-IsLoRa/Technology
• ABI Research, “Best Fit Use Cases for LPWANs,” pp. 1–16, August 2016.
• The Evolution of the Internet of Things, On-line http://www.ti.com/lit/ml/swrb028/swrb028.pdf.
• The Things Network Documentation, https://www.thethingsnetwork.org/docs/
• Bankov, E. Khorov, and A. Lyakhov, “On the Limits of LoRaWAN Channel Access,” in 2016 International Conference on Engineering and Telecommunication, Moscow, Russia, November 2016, pp. 10–14.
• LoRa Alliance Technical Marketing Workgroup , “A technical overview of LoRa and LoRaWAN,” November, 2015.
• Wixted, P. Kinnaird, A. Tait, A. Ahmadinia, and N. Strachan, “Evaluation of LoRa and LoRaWAN for Wireless Sensor Networks,” in 2016 IEEE SENSORS, October 2016, pp. 1–3.
• Bor, J. Vidler, and U. Roedig, “LoRa for the Internet of Things,” in Proceedings of the 2016 International Conference on Embedded Wireless Systems and Networks, Graz, Austria, February 2016, pp. 361– 366.
• Reynders and S. Pollin, “Chirp Spread Spectrum as a Modulation Technique for Long Range Communication,” in 2016 Symposium on Communications and Vehicular Technologies (SCVT), Mons, Belgium, November 2016, pp. 1–5.
• Semtech, “LoRa Modulation Basics,” pp. 1–26, May 2015.
• C. Bor, U. Roedig, T. Voigt, and J. M. Alonso, “Do LoRa LowPower Wide-Area Networks Scale?” in Proceedings of the 19th ACM International Conference on Modeling, Analysis and Simulation of Wireless and Mobile Systems, Malta, Malta, November 2016, pp. 59–67.
• Mikhaylov, J. Petaj¨ aj¨ arvi, and T. H ¨ anninen, “Analysis of Capacity and ¨ Scalability of the LoRa Low Power Wide Area Network Technology,” European Wireless 2016, pp. 119–124, 2016.
• Semtech, “SX1272/3/6/7/8: LoRa Modem Designer’s Guide,” pp. 1–9, July 2013, AN1200.13.
• Neumann, J. Montavont, and T. Noel, “Indoor Deployment of Low- ¨ Power Wide Area Networks (LPWAN): a LoRaWAN case study,” in 2016 IEEE 12th International Conference on Wireless and Mobile Computing, Networking and Communications (WiMob), New York, NY, USA, October 2016, pp. 1–8.
• Sornin, M. Luis, T. Eirich, T. Kramp, and O. Hersent, “LoRaWAN TM Specification,” pp. 1–70, July 2016, V1.0.2.
• Aref and A. Sikora, “Free space range measurements with Semtech LoRaTM technology,” in 2014 2nd International Symposium on Wireless Systems within the Conferences on Intelligent Data Acquisition and Advanced Computing Systems, IDAACS- SWS 2014, Offenburg, Germany, September 2014, pp. 19–23.
• Augustin, J. Yi, T. Clausen, and W. Townsley, “A Study of LoRa: Long Range & Low Power Networks for the Internet of Things,” Sensors, vol. 16, no. 9, 2016.
• LoRa Alliance Technical comittee, “LoRaWAN Regional Parameters,” July 2016, V1.0.
• https://www.lairdconnect.com/documentation/quick-start-guide-sentrius-rg1xx-v30
• https://www.st.com/resource/en/application_note/dm00658170-stevalstrkt01-power- management-architecture-description-and-configuration-for-optimized-battery-life- stmicroelectronics.pdf
• https://www.st.com/resource/en/user_manual/dm00595064-getting-started-with-the- stevalstrkt01-lora-iot-tracker-stmicroelectronics.pdf
• https://www.thethingsnetwork.org/article/the-things-network-architecture-1
• https://www.thethingsnetwork.org/docs/network/architecture.html
• Semtech Corporation. LoRa Modulation Basics. Accessed: Nov. 3, 2018. [Online]. Available: https://www.semtech.com/uploads/ documents/an1200.22.pdf
• Short Range Devices (SRD) Operating in the Frequency Range 25 MHz to 1000 MHz | Part 1: Technical Characteristics and Methods of Measurement. 75p. Accessed: Aug. 31, 2018. Available: https://www.etsi. org/deliver/etsi_en/300200_300299/30022001/03.01.01_30/en_ 30022001v030101v.pdf
• Augustin, J. Yi, T. Clausen, and W. M. Townsley, “A study of LoRa: Long range & low power networks for the Internet of Things,” Sensors, vol. 16, no. 9, p. 1466, 2016.
• https://ieeexplore.ieee.org/document/8648485
• https://ieeexplore.ieee.org/document/8515030
• https://www.research- collection.ethz.ch/bitstream/handle/20.500.11850/348400/3/08703036.pdf
• https://ieeexplore.ieee.org/document/8034915
• https://ieeexplore.ieee.org/document/8095703
• https://tutcris.tut.fi/portal/files/15822869/cts_05_4807.pdf
• https://ieeexplore.ieee.org/document/8553767
• Estimation in the bernoulli model. http://www.math.uah.edu/stat/ interval/Bernoulli.html.
• Ferran Adelantado, Xavier Vilajosana, Pere Tuset-Peir´o, Borja Mart´ınez, and Joan   Meli`a.       Understanding   the   limits   of          CoRR, abs/1607.08011, 2016.
• Aref and A. Sikora. Free space range measurements with semtech lora technology. In Wireless Systems within the Conferences on Intelligent Data Acquisition and Advanced Computing Systems: Technology and Ap- plications (IDAACS-SWS), 2014 2nd International Symposium on, pages 19–23, Sept 2014.
• Marco Centenaro, Lorenzo Vangelista, Andrea Zanella, and Michele Zorzi. Long-range communications in unlicensed bands: the rising stars in the iot and smart city scenarios. Oct 2015.
• Petajajarvi, K. Mikhaylov, A. Roivainen, T. Hanninen, and M. Pet- tissalo. On the coverage of lpwans: range evaluation and channel atten- uation model for lora technology. In ITS Telecommunications (ITST), 2015 14th International Conference on, pages 55–59, Dec 2015.
• Pham. Deploying a pool of long-range wireless image sensor with shared activity time. In Wireless and Mobile Computing, Networking and Communications (WiMob), 2015 IEEE 11th International Conference on, pages 667–674, Oct 2015.
• Libelium Comunicaciones Distribuidas S.L. Waspmote lorawan network- ing guide. http://www.libelium.com/downloads/documentation/ waspmote-lorawan-networking-guide.pdf, May 2016.
• Sornin, M. Luis, T. Eirich, T. Kramp, and O. Hersent. Lorawan specification. Technical report, LoRa Alliance, 2015.
• Wendt, F. Volk, and E. Mackensen. A benchmark survey of long range (loratm) spread-spectrum-communication at 2.45 ghz for safety applica- tions. In Wireless and Microwave Technology Conference (WAMICON), 2015 IEEE 16th Annual, pages 1–4, April 2015.
